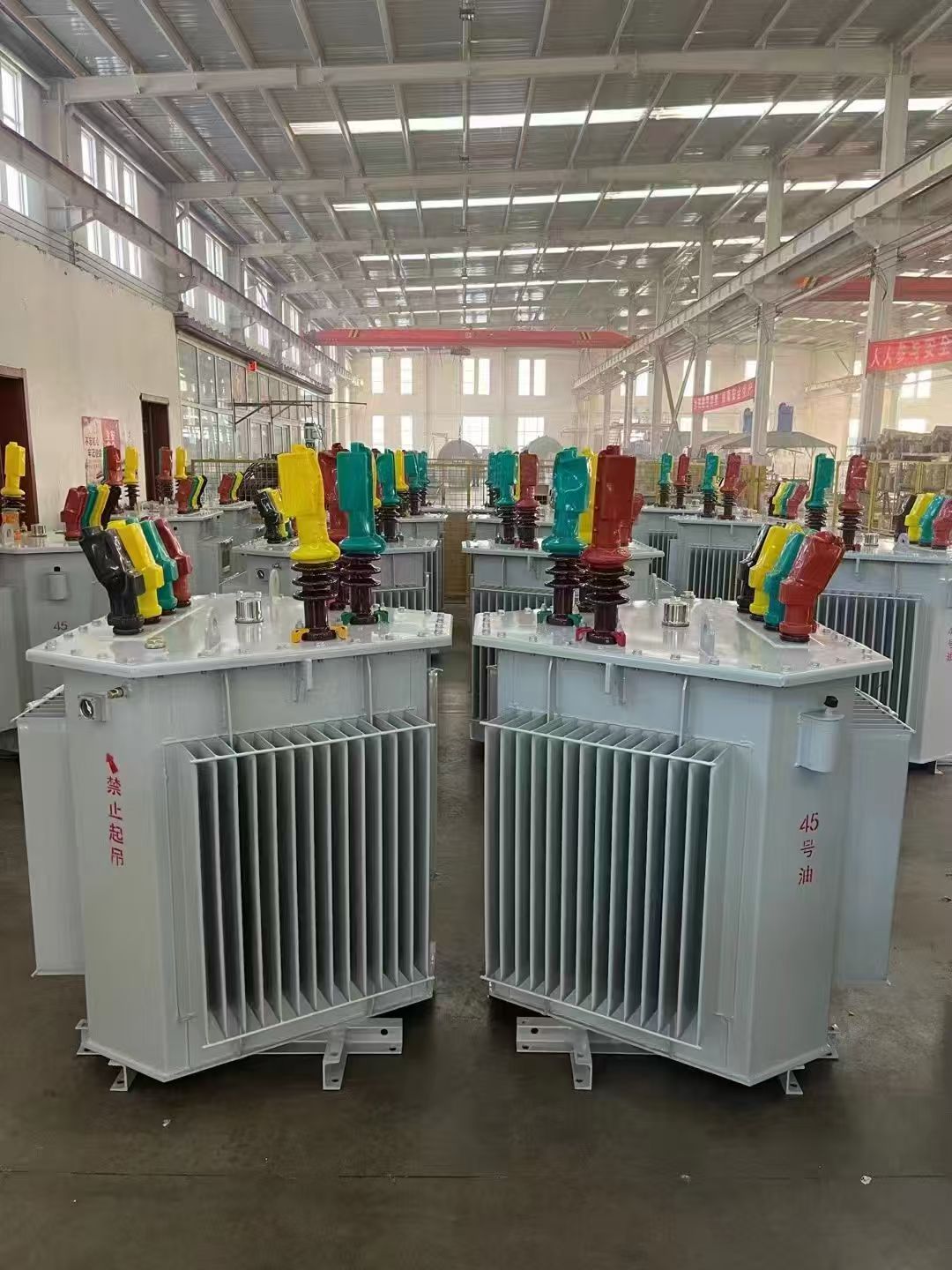

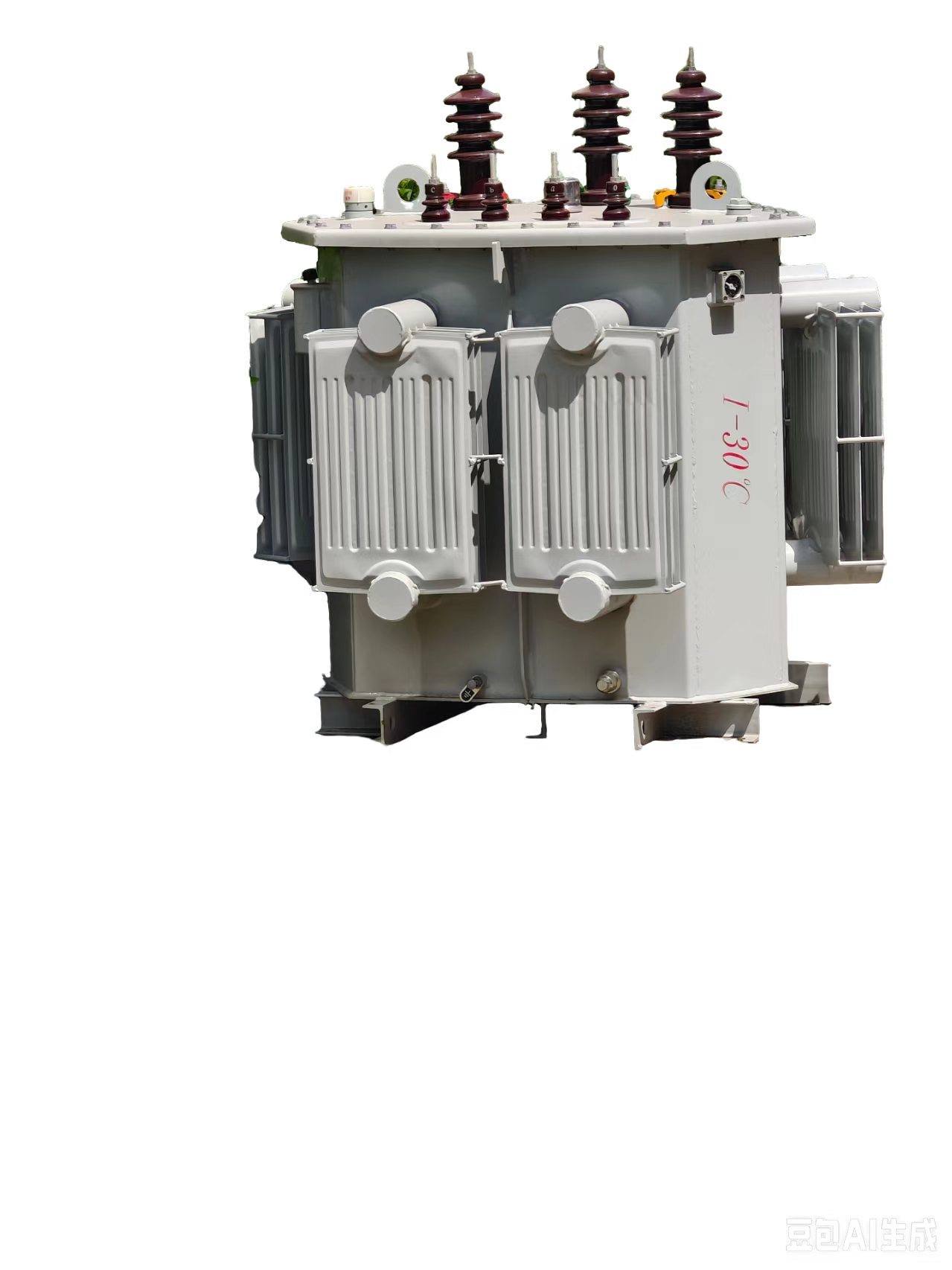

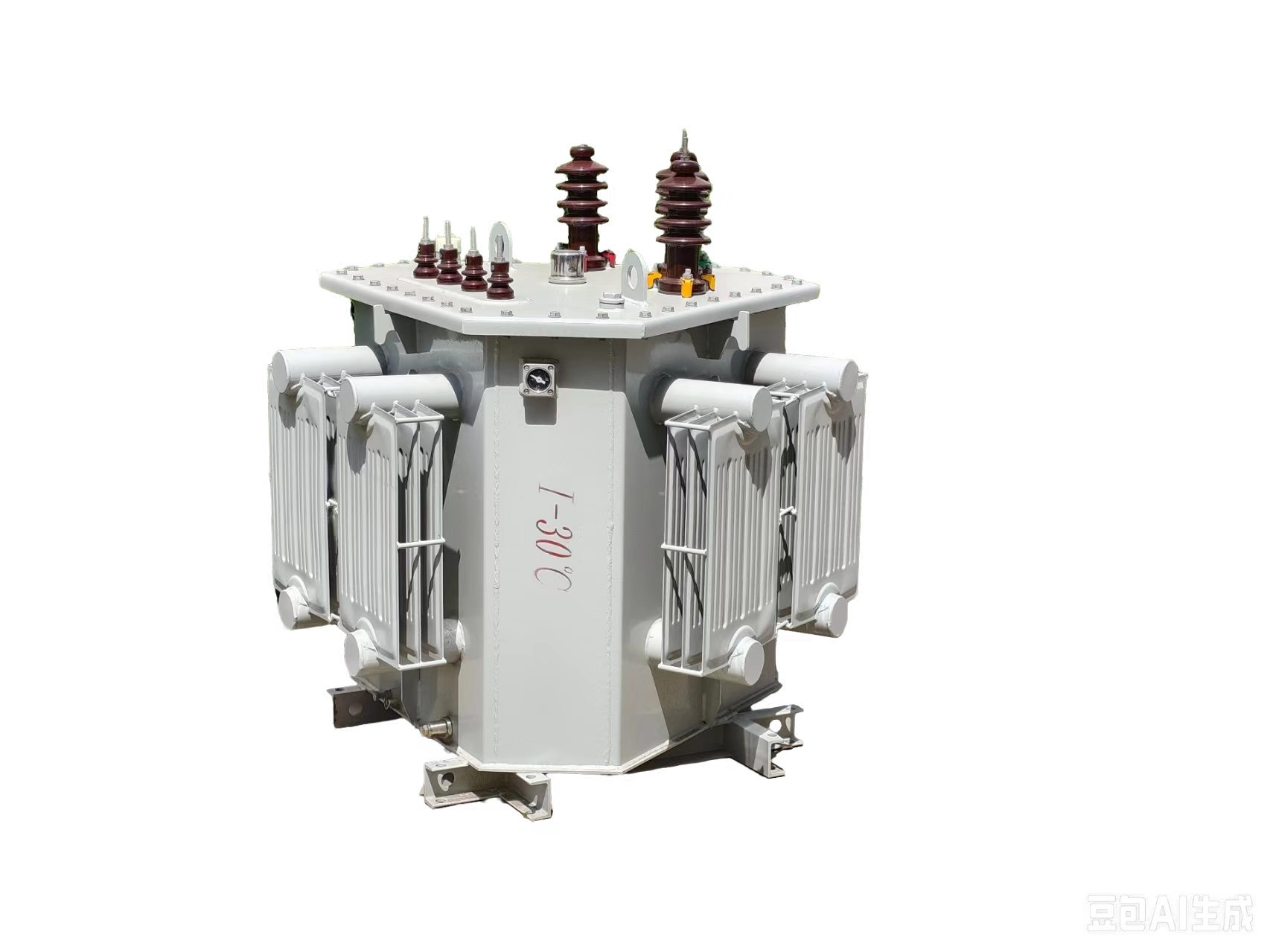

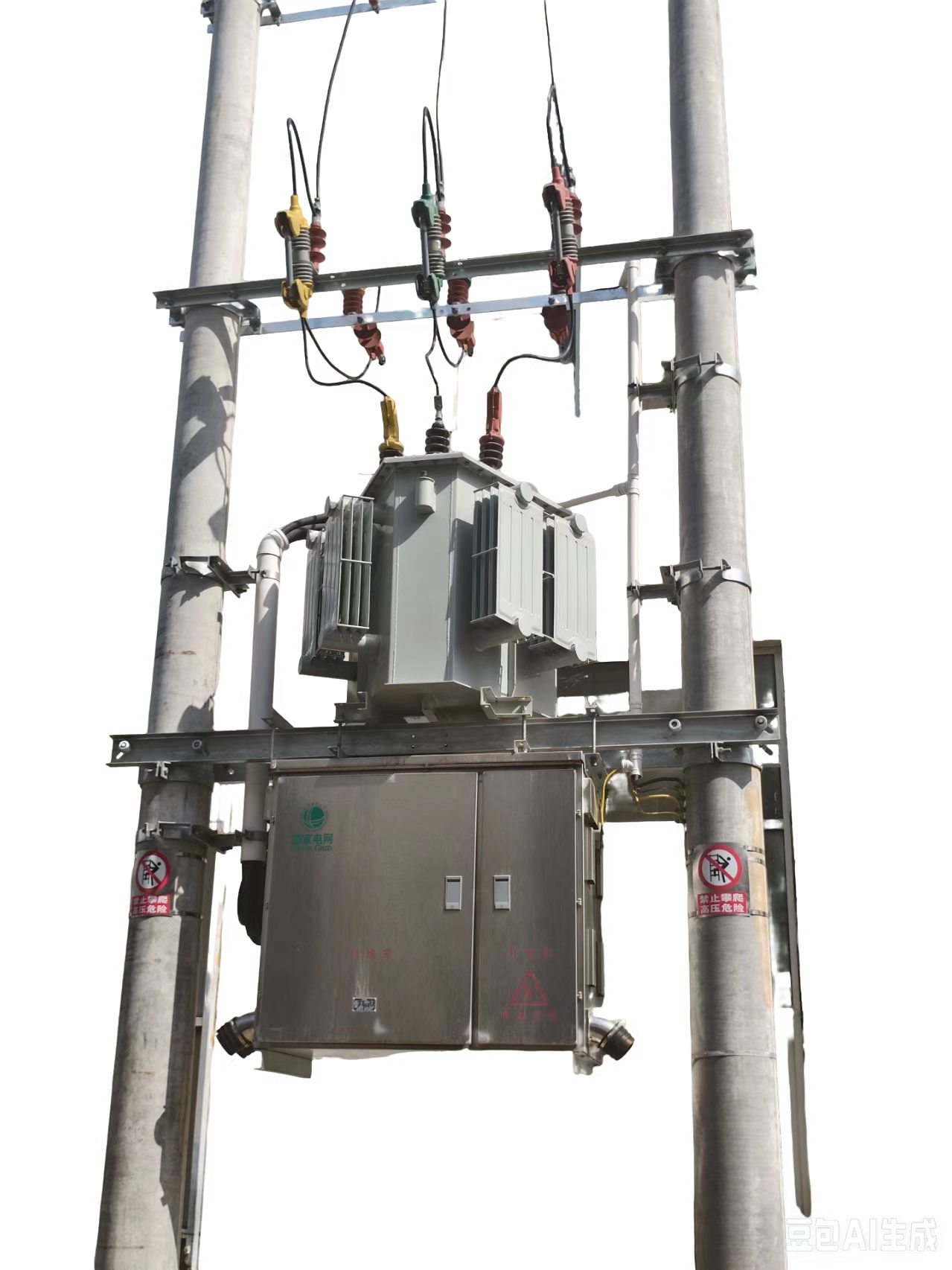

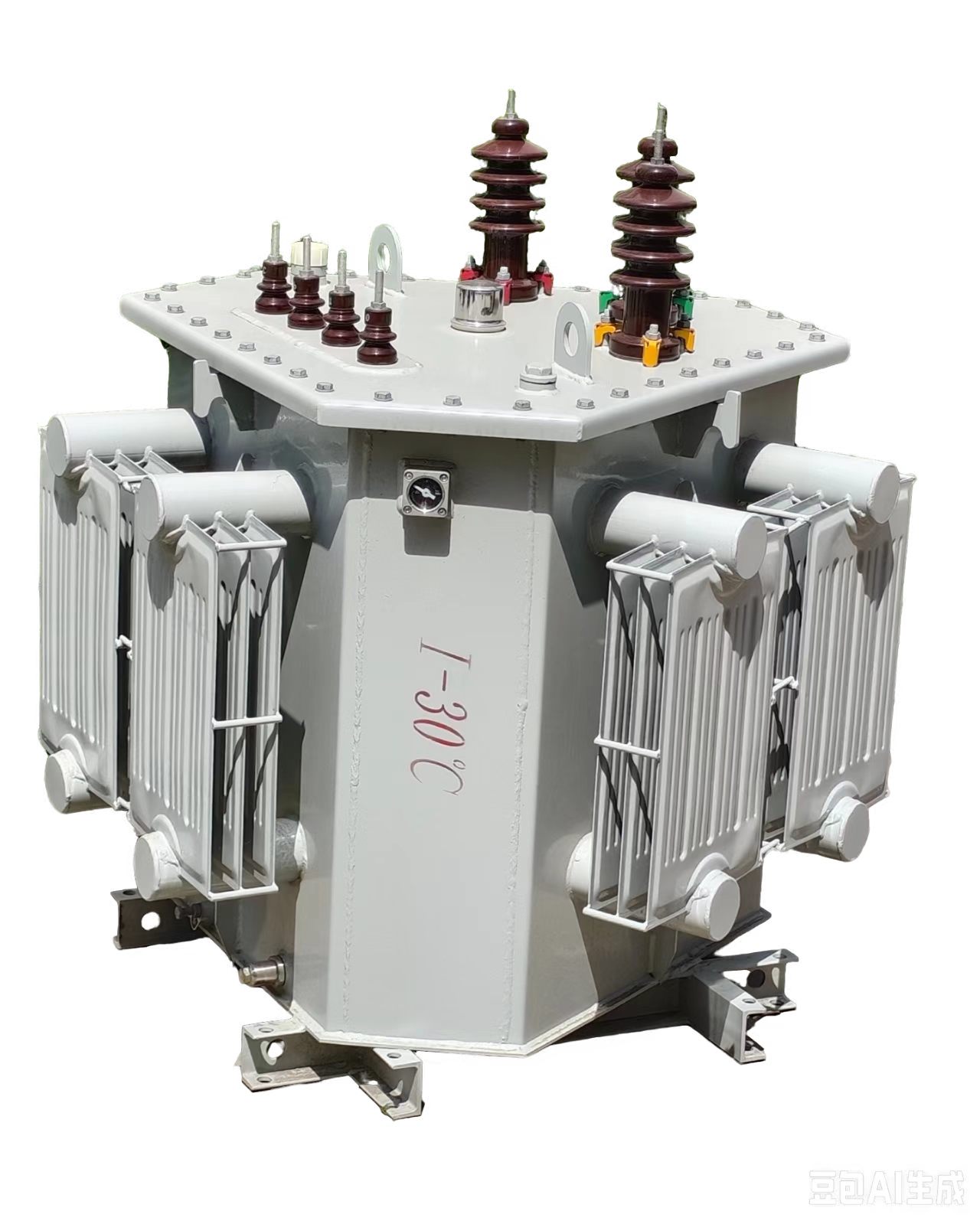

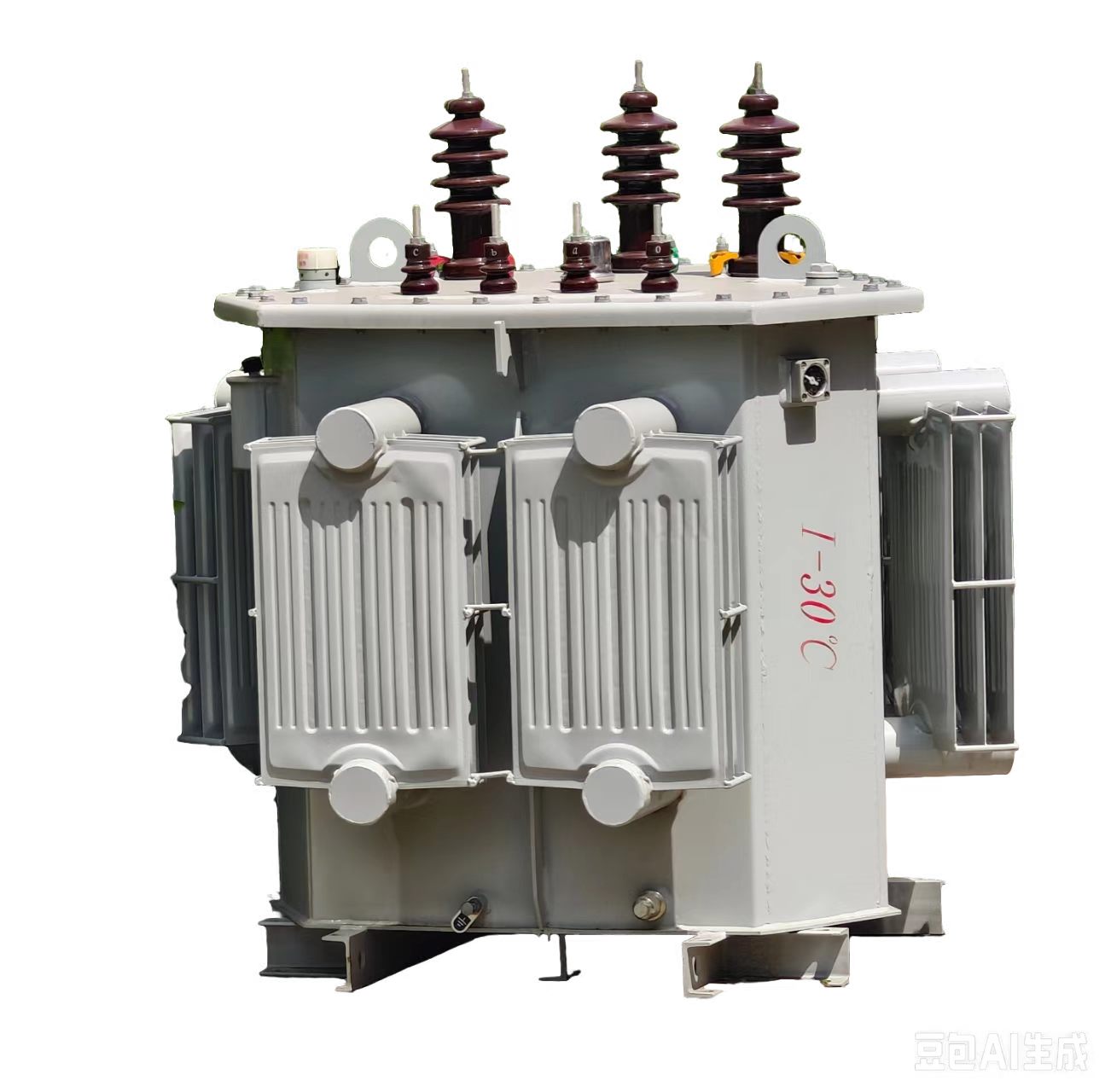

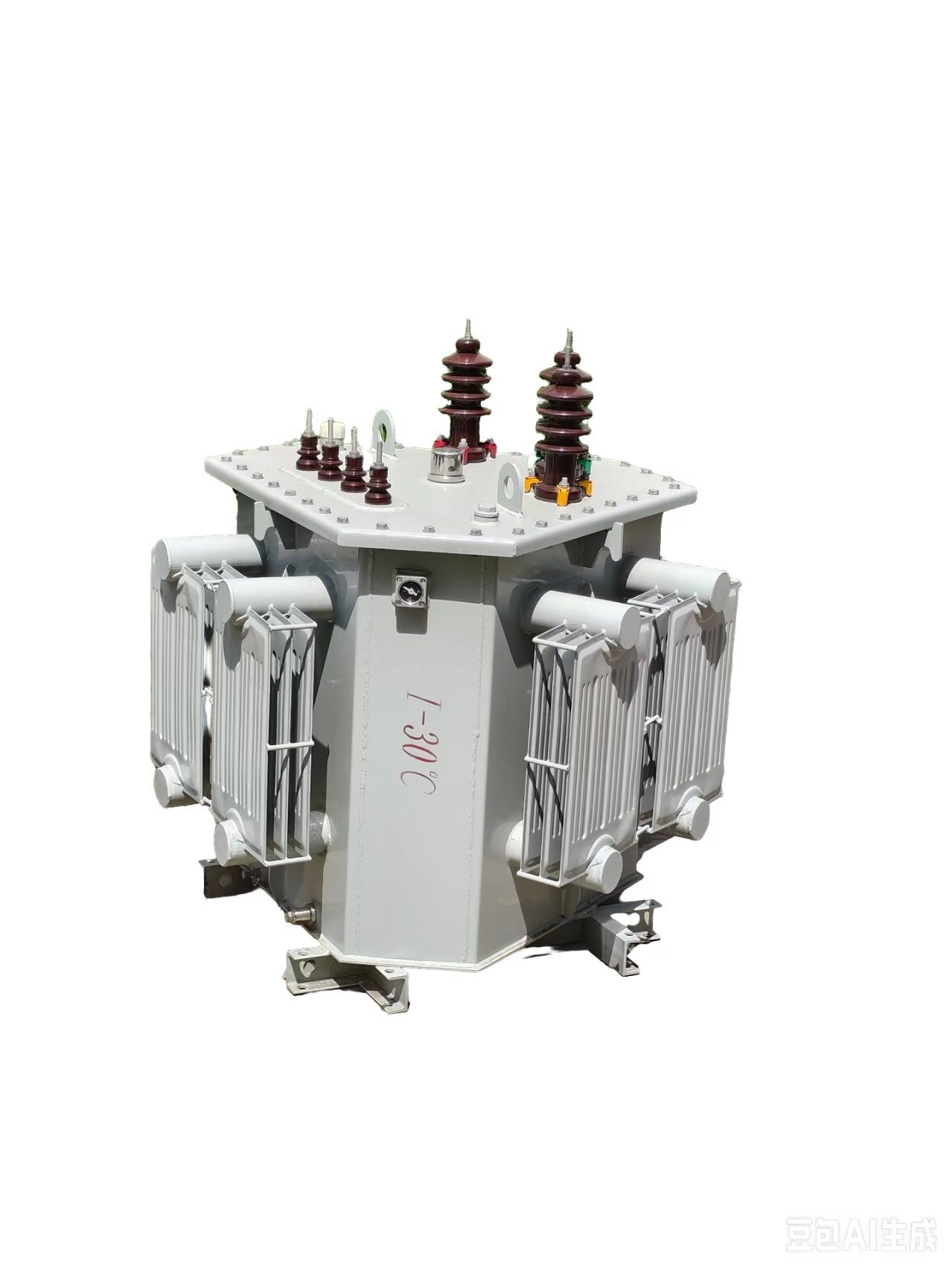

油浸式变压器·（立体非晶合金）
服务热线
一、核心原理与结构
1.铁芯：双核心创新
.非晶合金材料：0.03mm超薄带材,原子无序排列；空载损耗比硅钢低70%-80%,是“节能核心”。
.立体卷铁芯结构：三个完全相同的单框铁芯,拼合成等边三角形立体结构；三相磁路100%对称、无接缝、无横向气隙。
2.绕组与整体
.线圈为圆形截面,套在三角形铁芯柱上；三相呈正三角排布,受力均匀、温升低。
二、关键优点（对比传统硅钢/平面非晶）
✔极致节能
.空载损耗：比国标1级能效再降60%左右。
.空载电流低、负载损耗低,全生命周期成本LCC最优。
✔安全抗短路
.圆形线圈+三角对称结构,抗短路能力提升50%左右,故障率降60%左右。
.机械强度高、不易变形,适合电网与新能源场景。
✔静音环保
.噪音≤45dB(传统65-75dB),接近静音。
.节材（铜/硅钢少用）、电磁辐射小、材料可回收。
✔紧凑免维护
.体积小、重量轻,安装灵活；油浸式少维护。
三、型号与参数示例
.油浸式：SH21-M.RL-400/10(非晶、立体卷、400KVA、10KV）
.绝缘等级：油浸A/B级。
.冷却：油浸ONAN/ONAF。
四、典型应用场景
.城市/农村配网改造、老旧小区替换硅钢变。
.新能源：光伏/风电升压站、海上风电塔筒。
.数据中心、医院、地铁、机场、写字楼（静音+节能+安全）。
.高层建筑、地下空间、箱变（防火+紧凑）。
五、立体非晶VS平面非晶VS硅钢变（一句话）
.立体非晶：贵、空载损耗最低、静音、抗短路强、节能首选。
.平面非晶：中价、损耗低、噪音大、抗短路弱（逐步淘汰）。
.硅钢立体卷：价廉、损耗中等、静音、适合预算有限场景。
