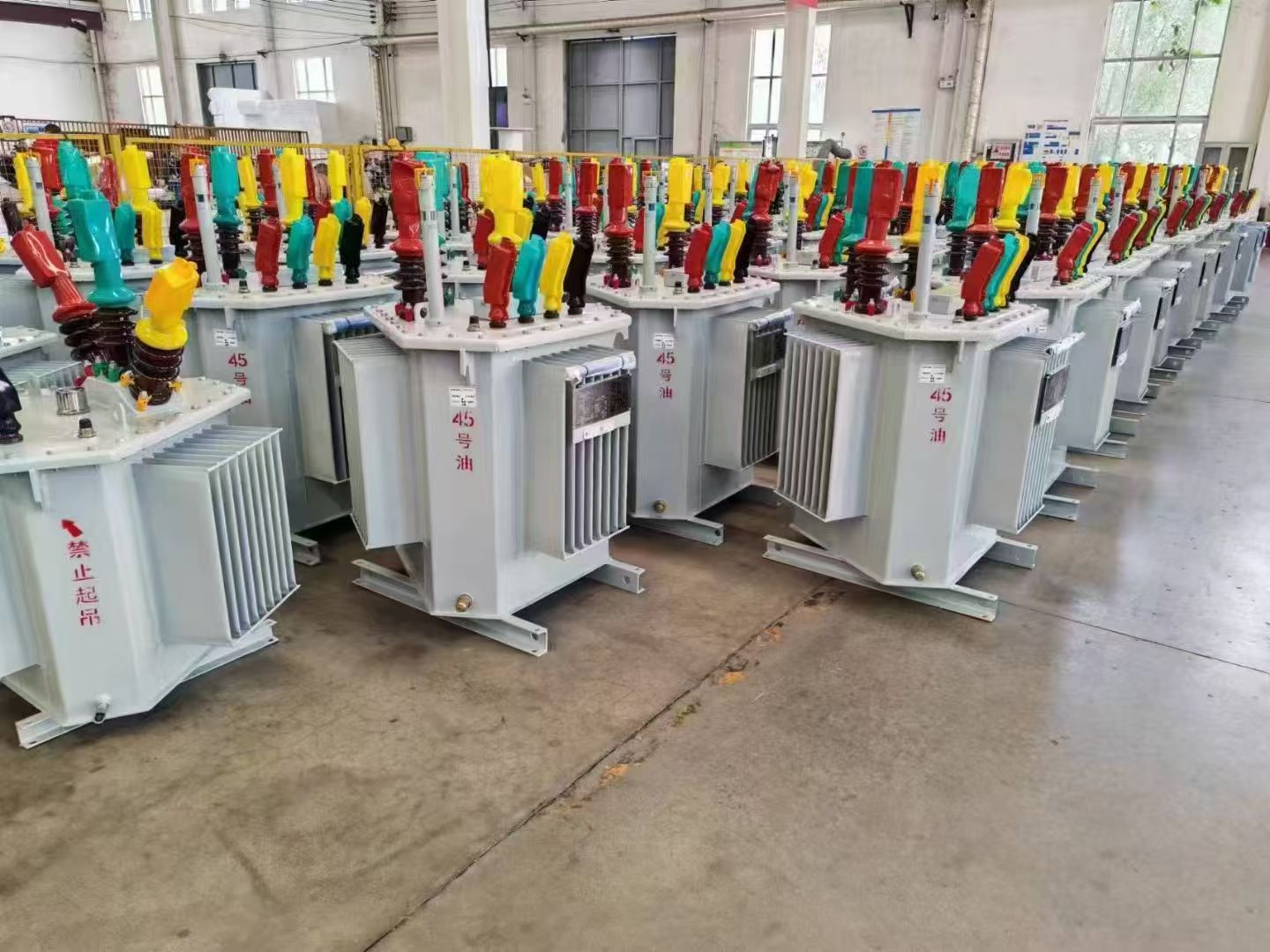

油浸式变压器·（立体卷硅钢片）

硅钢立体卷变压器（简称立体卷变）,式以冷轧硅钢片为铁芯材料,采用立体三角形卷铁芯结构的节能型配电变压器。

产品分类：油浸式变压器

服务热线

0318-5234567

产品咨询联系我们

详情介绍

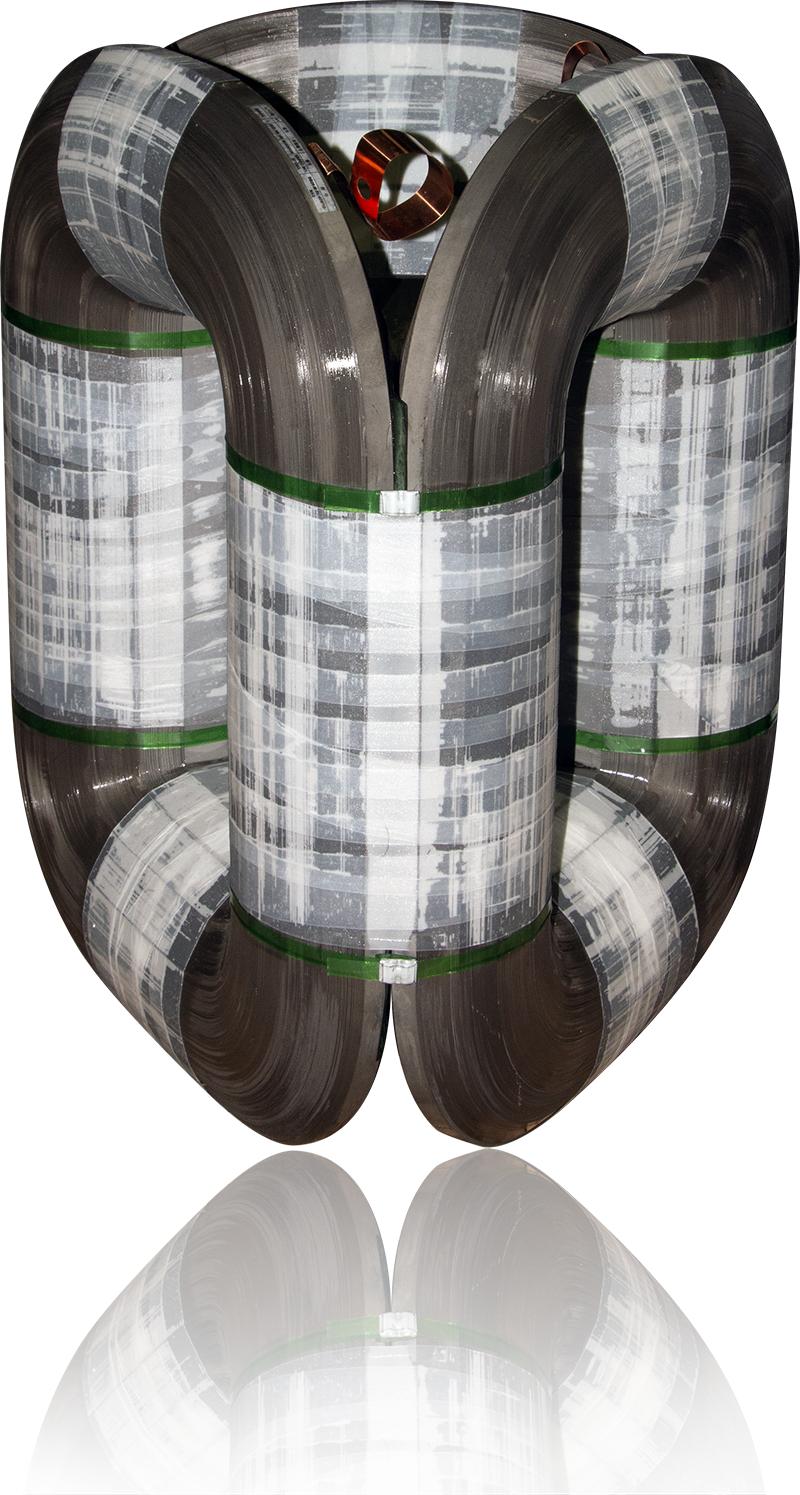

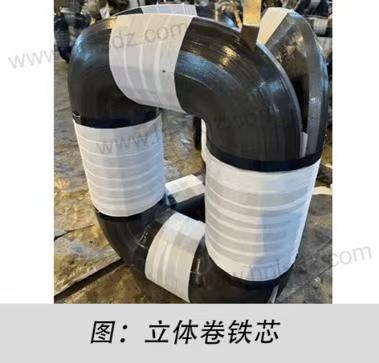

一、核心结构（立体卷铁芯）

·由三个完全相同的硅钢单框拼接成等边三角形立体结构,三相磁路100%对称、长度相等。

·单框由硅钢带连续卷绕,无接缝、无切割断面,磁通方向与硅钢高导磁方向一致。

·铁芯柱截面近似圆形,填充系数高。

二、关键工艺

1.曲线开料：数控剪切硅钢带,宽度连续变化,适配圆形截面。

2.连续卷绕：专用卷绕机成型单框,无横向气隙。

3.真空退火：消除加工应力,恢复晶粒取向提升导磁性能。

4.整体绕制：线圈直接绕在铁芯柱上,结构紧凑、同心度好。

三、核心优势（对比传统叠片变）

✔高效节能：空载损耗降35%-50%,空载电流降60%-75%；能效可达S20一级。

✔超低噪音：磁路连续、振动小,噪声低。

✔三相平衡：磁路对称,无B相偏磁,三次谐波少,延长线圈寿命。

✔抗短路强：圆形线圈受力均匀,立体结构稳固,耐受突发短路应力。

✔节材环保：硅钢利用率近100%,铜材省约7%左右；体积小、重量轻,电磁场辐射低。

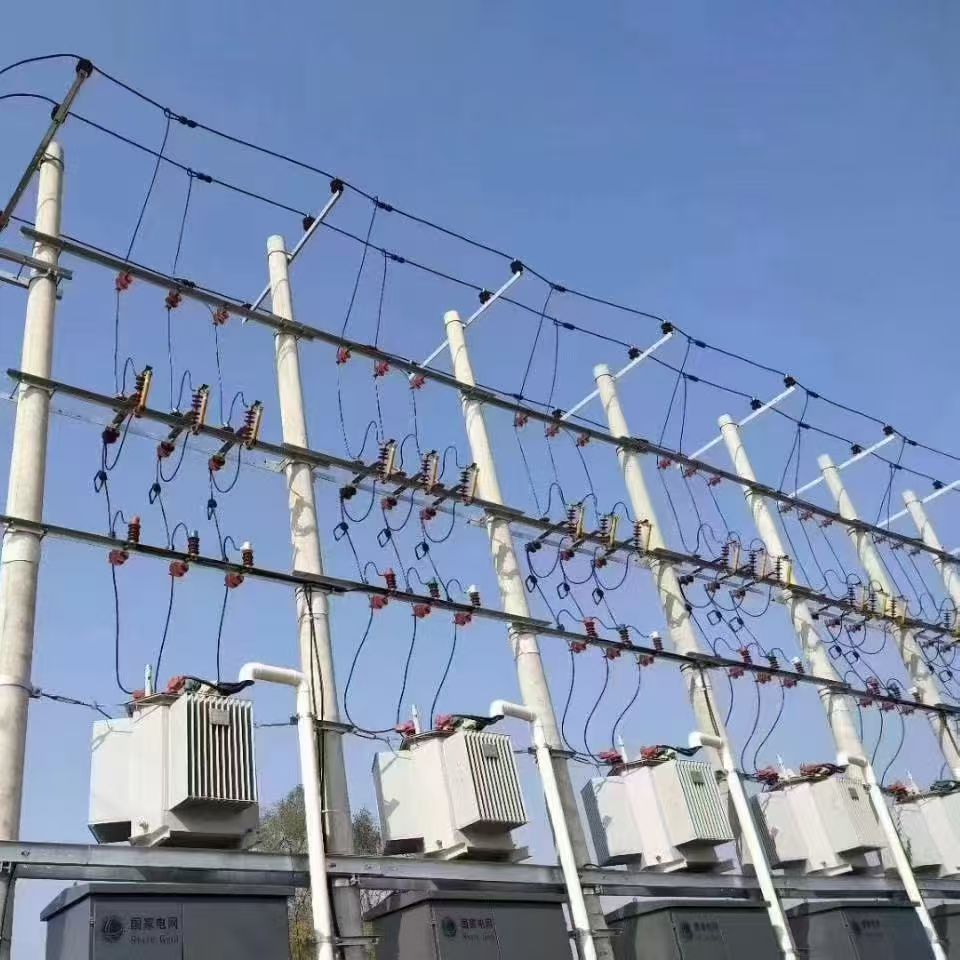

四、应用场景

·城市电网改造、住宅小区、商业中心

·工业厂房、数据中心、新能源电站

·箱式变电站、室内配电所
